| TECHNISCHE DATEN | MB-SR50N |

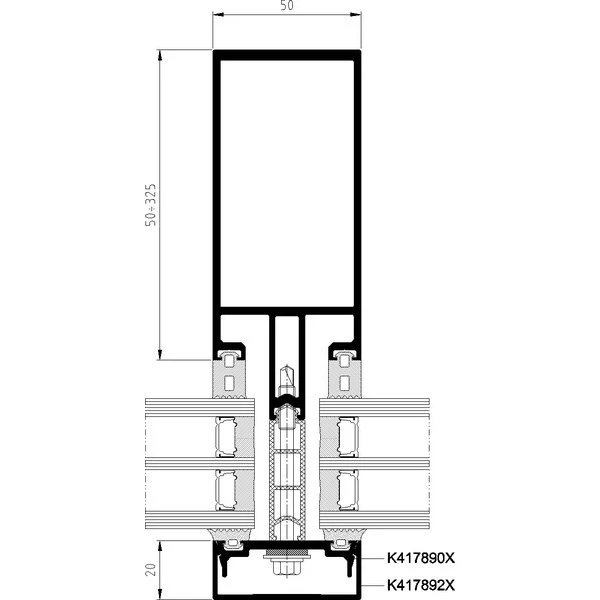

| Tiefe Pfosten | 50-325 mm |
| Tiefe Riegel | 5-189,5 mm |
| Steifigkeit der Pfosten (Trägheitsmoment lx) | 26,04-4123,45 cm4 |
| Steifigkeit der Riegel (Trägheitsmoment lx) | 0,79-629,54 cm4 |
| Verglasungsstärke | bis 64 mm |
| TECHNISCHE PARAMETER | MB-SR50N |
| Luftdurchlässigkeit | AE 1200, EN 12152 |
| Wasserdichtheit | RE 1200Pa, EN 12154 |
| Beständigkeit gegen Windlast | 2,4 kN/m2, EN 14019 |
| Stoßfestigkeit | 15/E5, EN 14019 |
| Wärmedämmung | Uf ab 0,59 W/(m2K) |
AE 1200
Luftdurchlässigkeit
RE 1200
EN 12154
Schlagregendichtheit
15/E5
EN 14019
Schlagfestigkeit
Dieses System wurde entwickelt, um leichte Schutzmauern wie hängende und füllende flache Wände, Dächer, Oberlichter und andere Konstruktionen zu konstruieren. Die Säulen und Riegel haben eine charakteristische Form, die die Erstellung ästhetischer Fassaden mit schmalen Trennlinien ermöglicht, während gleichzeitig Langlebigkeit und Stabilität der Konstruktion gewährleistet sind.
Farbe
RAL 7016
RAL 7021
RAL 7024
RAL 7035
RAL 7043
RAL 8019
RAL 9005
RAL 9006
RAL 9007
RAL 9016
ADEC D101 Goldene Eiche
ADEC D210 Rustikal Eiche
ADEC D502 Mooreiche
ADEC M102 Ebenholzlackelacke
ADEC W109 Kirsche
ADEC O102 Nuss
ADEC W205 Wenge
ADEC M103 Mahagoni
ADEC M204 Mahagoni Sapeli
ADEC C106 Dunkel Kirsche
ADEC O205 Nuss Vein
ADEC C110 Kirsche
ADEC S106 Kiefer
ADEC C212 Kirsche
ADEC S110 Kiefer
ADEC K101 Kastanie
Weil wir unsere eigene Pulverbeschichtung haben, können wir das Produkt in jeder verfügbaren Ral-farbe ohne zusätzlichen Aufpreis fertigen.
Achtung!
Die oben genannten Farben dienen als Präsentation und können aufgrund von verschiedenen Monitoreinstellungen von der tatsächlichen Farbe abweichen.
Eigenschaften und Vorteile

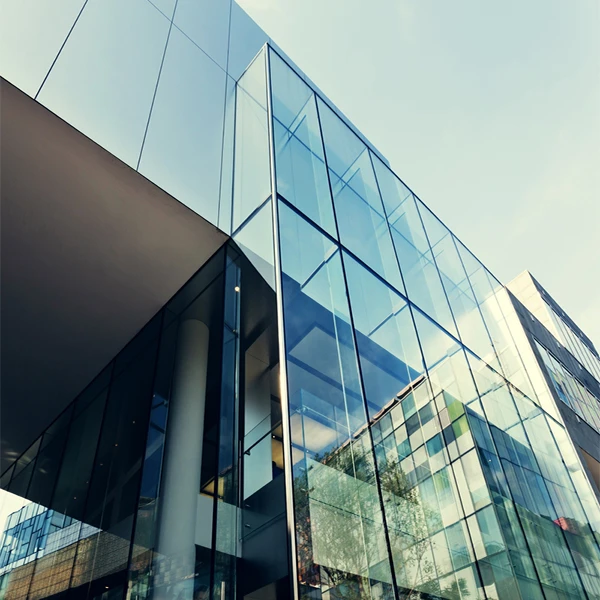

Das System ist für die Planung und Fertigung von leichten flachen Vorhangwänden als aufgehängte oder füllende Konstruktionen sowie von Dächern, Oberlichtern und anderen Konstruktionen bestimmt.

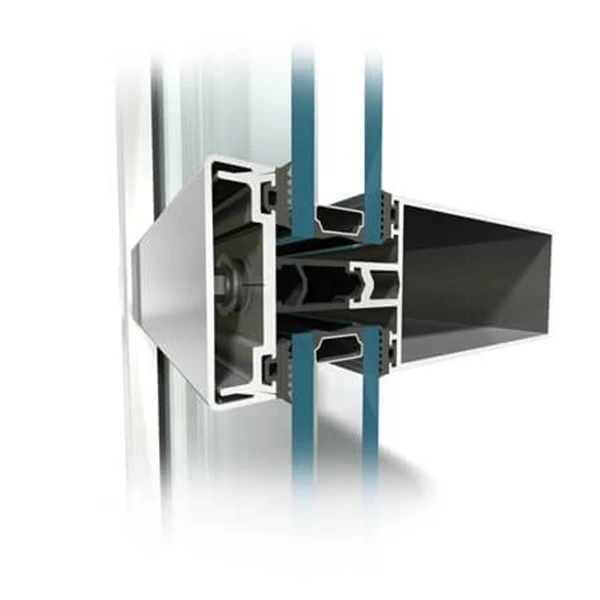

Die Form von Pfosten und Riegeln lässt ästhetische Fassaden mit sichtbaren schmalen Trennlinien errichten und sichert zugleich die Dauerhaftigkeit und Festigkeit der Konstruktion. Die für das System MB-SR50 charakteristische Abrundung der Profile mit dem Radius von 2,5 mm wurde im System MB-SR50N mit der sog. scharfen Kante ersetzt. Dadurch wird die Optik der Fassade verbessert - die angewandten Profilformen können so ausgewählt werden, dass sie im Innenbereich der Vorhangfassade zu einer optischen Einheit verschmelzen. In der Ansicht bildet die verbaute Verglasung ein einheitliches Fachwerk. Dies ermöglicht zugleich eine ästhetische und genaue Verbindung mit anderen Bauteilen: Innenwänden und aufgehängten Decken.
Charakteristisch für das System MB-SR50N sind auch ein breiter Maßbereich für Pfostenprofile (von 65 mm bis 325 mm) und Riegelprofile (von 5 mm bis 189,5 mm) sowie moderne Lösungen für Zubehör und Verbindungsprofile. Sie ermöglichen, den Bereich von übertragenen Kräften zu erhöhen - die Füllung eines Festmoduls der Fassade kann bis zu 1100 kg schwer sein. Das System MB-SR50N gewährt auch Freiheit bei der Planung von Befestigungspunkten der Fassade, und ein breiter Verglasungsbereich ermöglicht den Einsatz von großflächigen Gläsern und 3-Scheiben-Verbundglas.
Der Einsatz eines durchgehenden Isolierstegs aus dem Dämmmaterial Hart-PVC sowie von profilierten EPDM-Glasdichtungen sorgt für das entsprechende Wärmedämmvermögen und begrenzt aufs Minimum die Tauwasserbildung an den Aluminiumteilen.
Eine ästhetische Variante des Systems MB-SR50N sind - wie auch bei früheren Vorhangwänden in Pfosten-Riegelbauweise — die Varianten PL (sog. horizontale und vertikale Linie, in der die horizontale und vertikale Gliederung optisch hervorgehoben wird) und die Variante EFEKT, Semi-Structural-Glazing-Fassade. Besonders bemerkenswert ist jedoch die Variante mit erhöhtem Wärmeschutz MB-SR50N HI, in der spezielle 2-Komponenten-Isolatoren eingesetzt wurden.
Im System MB-SR50N können Fenster und Türen unterschiedlicher Art eingesetzt werden, davon auch spezielle Fassadenfenster: Klappflügelfenster und Dachflächenfenster. Einen besonderen Eindruck macht die Fassade mit integrierten Fenstern, für die das System MB-SR50 IW die Basis darstellt.
Durch den Einsatz von nicht brennbaren Sandwich-Paneelen, wie Mineralwolle und Gipskartonplatten, im Sturz- und Brüstungsbereich, kann er - wie das auch bei anderen ALUPROF Fassadensystemen der Fall ist -in Feuerschutzklassen EI30 und EI60 (je nach Aufbau) klassifiziert werden.
Hochbelastbare Fassadenkonsolen, angepasst an die Höchstgewichte der im System einsetzbaren Füllungen.
Zur Ausführung einer horizontal und vertikal geteilten Wand wurden spezielle Laschprofile sowie speziell angepasste Andruck- und Abdeckleisten entwickelt. Dadurch gibt es keine Einschränkungen in der Gestaltung des Baukörpers und es kann auf den Einsatz von speziellen Winkelprofilen verzichtet werden. Das Referenzdokument für die Konformitätserklärung für Vorhangfassaden im System MB-SR50N ist die europäisch harmonisierte Norm „PN-EN 13830 Vorhangfassaden - Produktnorm“.
