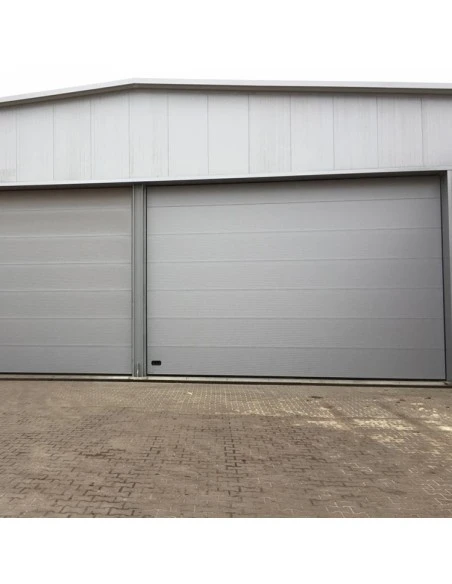

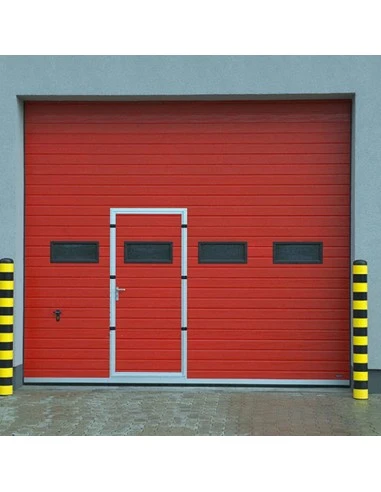

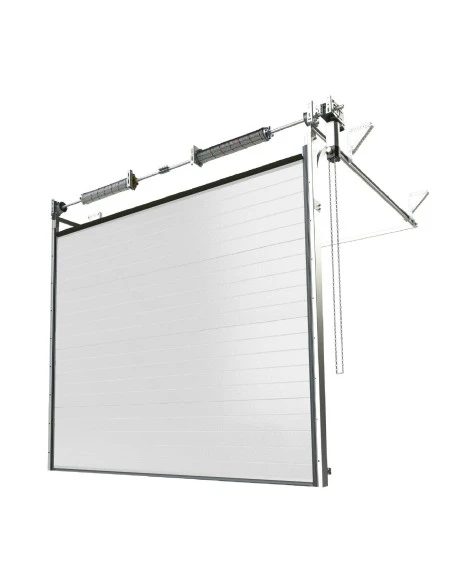

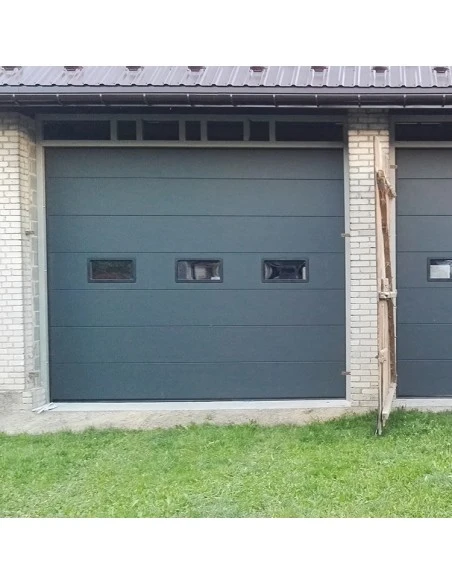

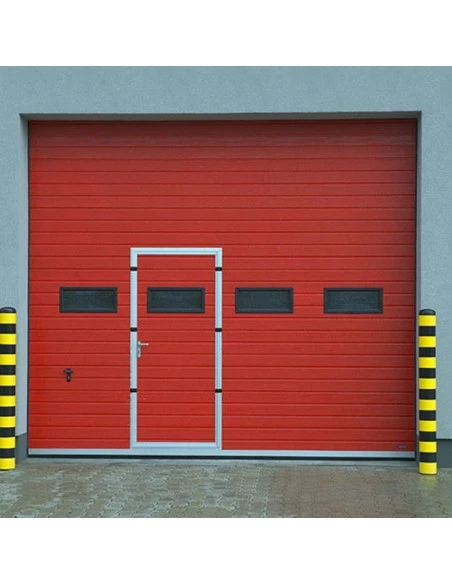

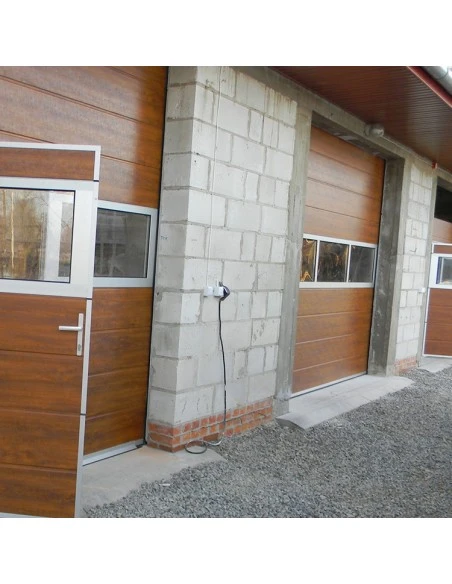

Industrie Sektionaltor Segmenttor Industrietor 250 x 200 cm
Größe (Gesamtmaße): 2500 x 2000 mm
Durchfahrtslicht: 2500 x 2000 mm
Material: Stahl
Farbe: RAL | Holzlacke
Isolierung: Torpanzer gefüllt mit Polyurethanschaum
Steuerung: Manuell oder Automatisch
In Standard: Ober-/Unterteile des Beschlags in Alufarbe, S-Führung, Innenriegel in manuell betriebenen Toren, Federbruchsicherung, Schutz vor Kabelbruch
FILME
Sektionaltor Automatisch Führung Standard - Montage
Sektionaltor mit Antrieb und niedriger Führung - Montage
VERFÜGBARE FARBEN
Ohne Prägung
Silber
RAL 9006
Glatt
Anthrazitgrau
Glatt
Graues
Aluminium
RAL 9007
Goldene
Eiche
Lackiert
Nuss
Lackiert
Graphit
(wrinkle)
Furnier
Schwarz
(wrinkle)
Furnier
Anthrazit
Lackiert
Dunkel
Eiche
Lackiert
Winchester
Lackiert
Brett Prägung
Weiß
RAL 9016
Woodgrain
Braun
RAL 8014
Woodgrain
Anthrazitgrau
RAL 7016
Woodgrain
Silber
RAL 9006
Woodgrain
Einzelne Prägung
Graues
Aluminium
RAL 9007
Anthrazitgrau
RAL 7016
Woodgrain
Silber
RAL 9006
Woodgrain
Goldene
Eiche
Lackiert
Nuss
Lackiert
V-Prägung
Silber RAL 9006
Glatt
Achtung!
Die oben genannten Farben dienen als Präsentation und können aufgrund von verschiedenen Monitoreinstellungen von der tatsächlichen Farbe abweichen.
IN STANDARD BEKOMMEN SIE
VORTEILE
Sichere Paneele
In unseren Sektionaltoren haben wir eine Reihe spezieller Lösungen eingeführt, die die Nutzungssicherheit verbessern. Eines davon ist das Fingerschutzsystem, das an der Stelle auftritt, an der die Paneele verbunden werden. Die richtige Form der Paneele garantiert Schutz vor Fingereinklemmungen.
Handriegel
Zur Serienausstattung von manuellen und automatischen Sektionaltoren gehört ein Riegel, der von innen montiert und betätigt wird. Es wird hauptsächlich in Toren ohne Schloss verwendet und verhindert wirksam das Anheben des verriegelten Tors von außen.
Schutz gegen Bruch der Feder
Alle unsere industriellen Sektionaltore verfügen über einen speziellen Schutz, der im Falle eines Federbruchs ein plötzliches Herunterfallen des Tors verhindert.
Kabelbruchschutz
Die Häufigkeit der Verwendung von Industrietoren erfordert die Verwendung eines zusätzlichen Schutzes, der das Fallen des Tors im Falle eines Seilbruchs beseitigt.
ARTEN DER FÜHRUNGEN
Standardschiene (S)
- Stehhöhe:
- min. 420 mm für eine Öffnungshöhe bis 3400 mm.
- min. 450 mm für eine Öffnungshöhe von 3400 bis 4500 mm.
- min. 550 mm bei einer Öffnungshöhe ab 4500 mm.
- Tropfen ins Licht: 0 mm.
- Garagentiefe: Öffnungshöhe + 700 mm.
Hohe Führung (H)
- Kann mit abgesenkter Welle montiert werden.
- Sturzhöhe: min. 600 mm.
- Lichteinfall: 0 mm.
Führung niedrige Vorderseite (F)
- Doppelte horizontale Führung.
- Sturzhöhe: min. 350 mm.
- Lichteinfall: 200 mm.
- Garagentiefe: Öffnungshöhe + 700 mm.
Führung unter einem Winkel (K)
- Fahrwinkel bis 30 Grad, immer Verkäufer kontaktieren.
- Sturzhöhe:
- mind. 50 cm für einen Winkel von bis zu 10 Grad.
- mind. 55 cm für einen Winkel von 10 bis 30 Grad.
- Lichteinfallt: 200 mm.
Vertikale Führung (V)
- Mögliche Montage mit abgesenkter Welle.
- Sturzhöhe: min. Öffnungshöhe + 600 mm.
- Lichteinfall: 0 mm.
Niedrige Führung hinten (LHR)
- Sturzhöhe:
- min. 200 mm für eine Öffnungshöhe bis 3680 mm.
- min. 215 mm für eine Öffnungshöhe von 3680 mm bis 5000 mm.
- Seitlicher Einbauraum: 150 mm (250 mm für die Kettengetriebe, und 350 mm für den Antrieb).
- Lichteinfall: 0 mm.
- Garagentiefe: Öffnungshöhe + 1150 mm.

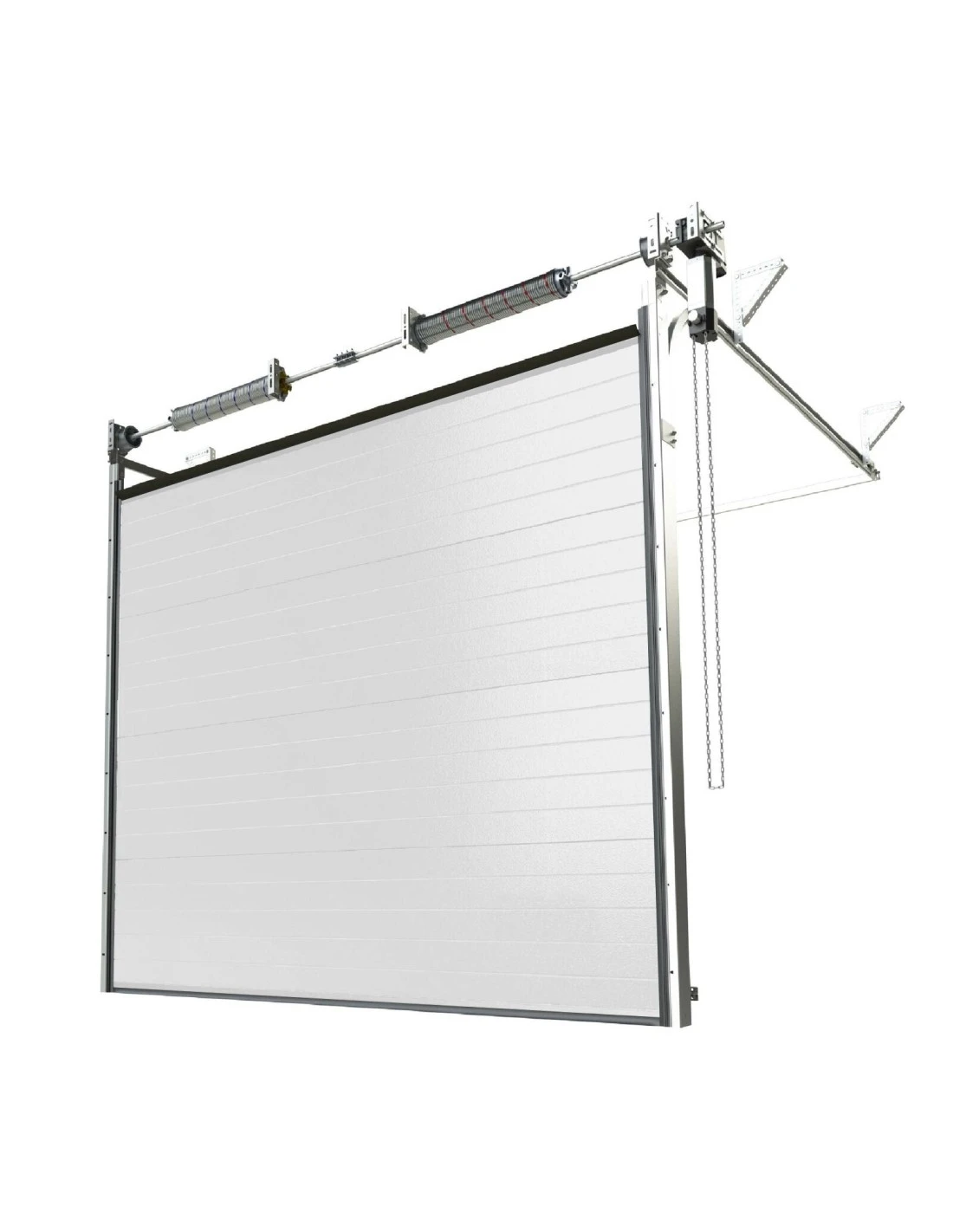

Industrielle Sektionaltore werden in 5 Arten von Führungen hergestellt. Das Öffnen der Tür wird durch am Sturz montierte Torsionsfedern unterstützt. Die Lebensdauer der Federn wird mit 25.000 Zyklen berechnet.
ABMESSUNGS INSTRUKTION
| A | Öffnungsbreite |
|---|---|
| B | Öffnungshöhe |
| C | Sturzfreiraum |
| W1 | Seitlicher Einbauraum |
| W2 | Seitlicher Einbauraum |
| E | die Höhe der Garage |
| E1 | die Höhe der Garage zu evtl. Hindernissen |
| F | die Tiefe der Garage |
| F1 | die Tiefe der Garage zu evtl. Hindernissen |
| G | Seitentür der Garage |
