Größe (Gesamtmaße): 4000 x 5000 mm

Durchfahrtslicht: 4000 x 5000 mm

Material: Stahl

Farbe: RAL | Holzlacke

Isolierung: Torpanzer gefüllt mit Polyurethanschaum

Steuerung: Manuell oder Automatisch

In Standard: Ober-/Unterteile des Beschlags in Alufarbe, S-Führung, Innenriegel in manuell betriebenen Toren, Federbruchsicherung, Schutz vor Kabelbruch


ID612
2.722 €
Bruttopreis Lieferung innerhalb von 5 bis 6 Wochen



FILME

Sektionaltor Automatisch Führung Standard - Montage

Sektionaltor mit Antrieb und niedriger Führung - Montage

VERFÜGBARE FARBEN

Ohne Prägung

RAL 9006 Woodgrain
Silber
RAL 9006
Glatt
Anthrazitgrau
Anthrazitgrau
Glatt
Graues Aluminium
Graues
Aluminium
RAL 9007
Goldene Eiche
Goldene
Eiche
Lackiert
Nuss
Nuss
Lackiert
Graphit (wrinkle)
Graphit
(wrinkle)
Furnier
Schwarz (wrinkle)
Schwarz
(wrinkle)
Furnier
Anthrazit
Anthrazit
Lackiert
Dunkel Eiche
Dunkel
Eiche
Lackiert
Winchester
Winchester
Lackiert

Brett Prägung

RAL 9016 Woodgrain
Weiß
RAL 9016
Woodgrain
RAL 8014 Woodgrain
Braun
RAL 8014
Woodgrain
RAL 7016 Woodgrain
Anthrazitgrau
RAL 7016
Woodgrain
RAL 9006 Woodgrain
Silber
RAL 9006
Woodgrain

Einzelne Prägung

Graues Aluminium
Graues
Aluminium
RAL 9007
RAL 7016 Woodgrain
Anthrazitgrau
RAL 7016
Woodgrain
RAL 9006 Woodgrain
Silber
RAL 9006
Woodgrain
Goldene Eiche
Goldene
Eiche
Lackiert
Nuss
Nuss
Lackiert

V-Prägung

RAL 9006 Glatt
Silber RAL 9006
Glatt

Achtung!
Die oben genannten Farben dienen als Präsentation und können aufgrund von verschiedenen Monitoreinstellungen von der tatsächlichen Farbe abweichen.

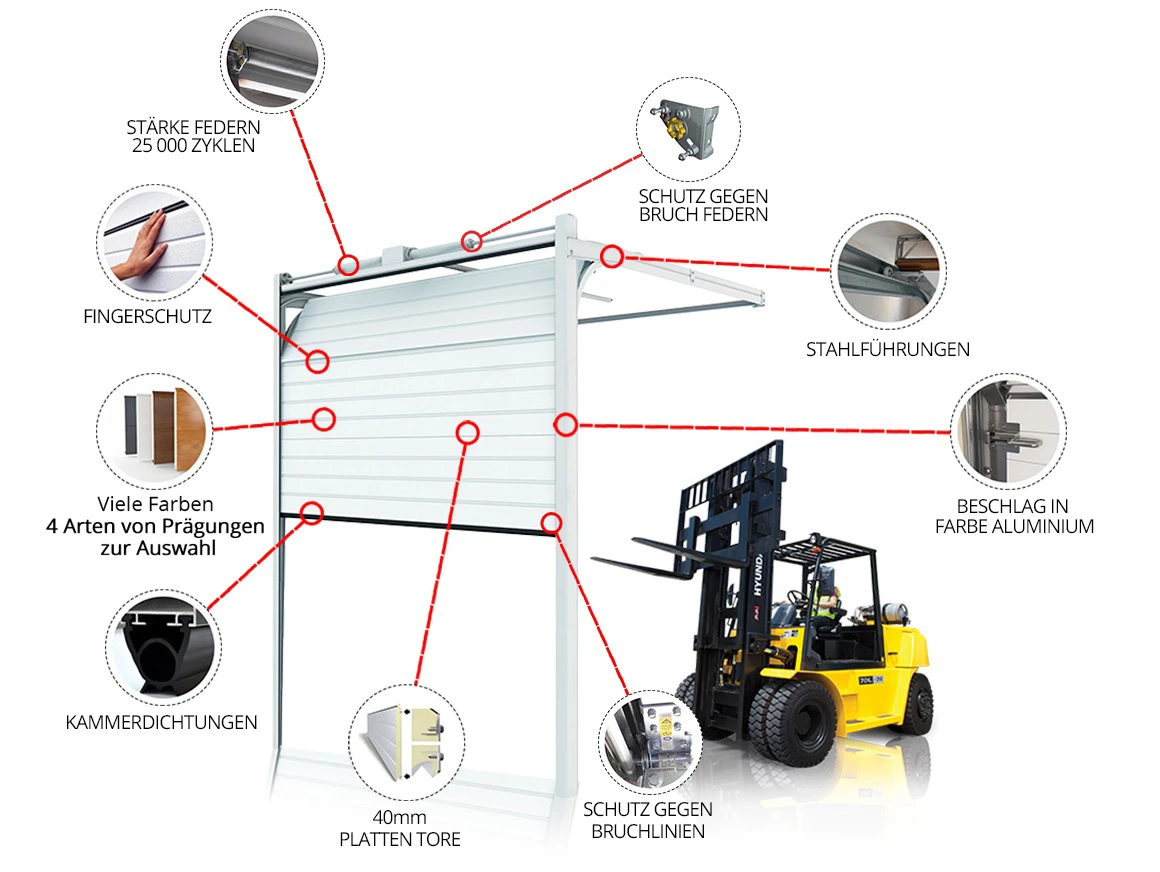

IN STANDARD BEKOMMEN SIE

VORTEILE

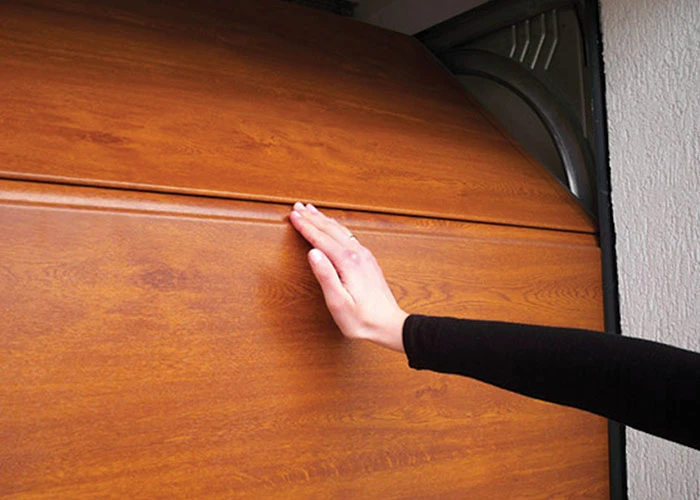

Sichere Paneele

In unseren Sektionaltoren haben wir eine Reihe spezieller Lösungen eingeführt, die die Nutzungssicherheit verbessern. Eines davon ist das Fingerschutzsystem, das an der Stelle auftritt, an der die Paneele verbunden werden. Die richtige Form der Paneele garantiert Schutz vor Fingereinklemmungen.

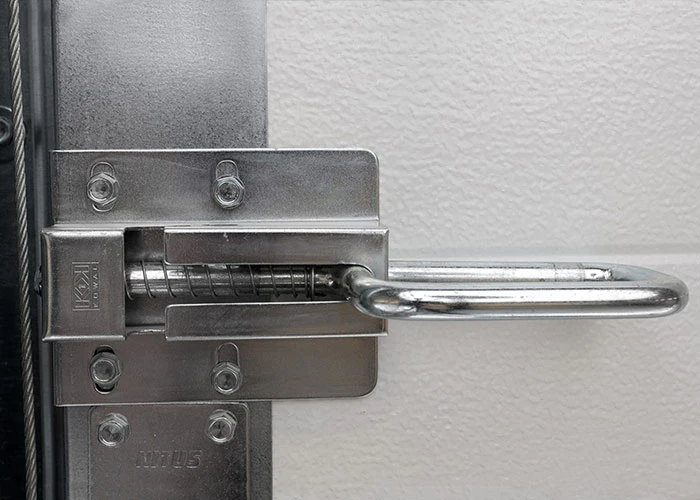

Handriegel

Zur Serienausstattung von manuellen und automatischen Sektionaltoren gehört ein Riegel, der von innen montiert und betätigt wird. Es wird hauptsächlich in Toren ohne Schloss verwendet und verhindert wirksam das Anheben des verriegelten Tors von außen.

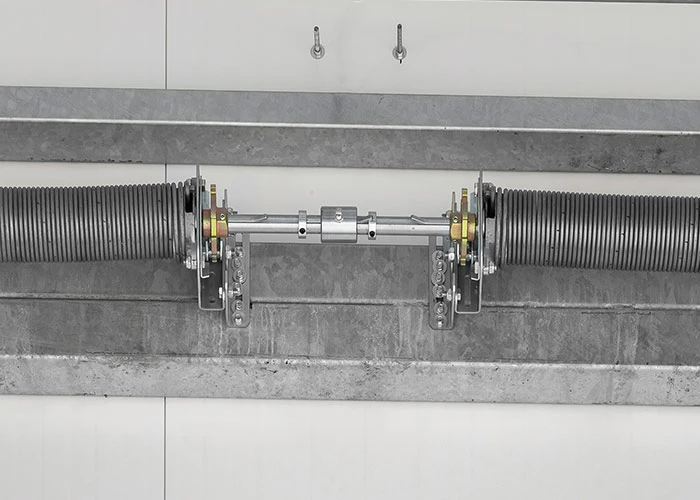

Schutz gegen Bruch der Feder

Alle unsere industriellen Sektionaltore verfügen über einen speziellen Schutz, der im Falle eines Federbruchs ein plötzliches Herunterfallen des Tors verhindert.

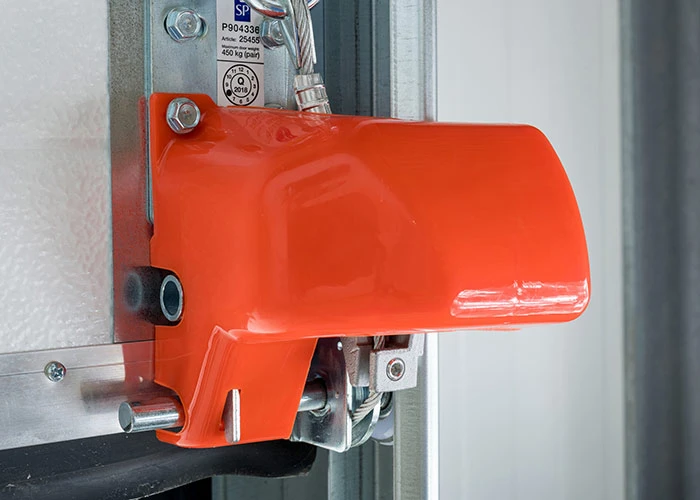

Kabelbruchschutz

Die Häufigkeit der Verwendung von Industrietoren erfordert die Verwendung eines zusätzlichen Schutzes, der das Fallen des Tors im Falle eines Seilbruchs beseitigt.

ARTEN DER FÜHRUNGEN

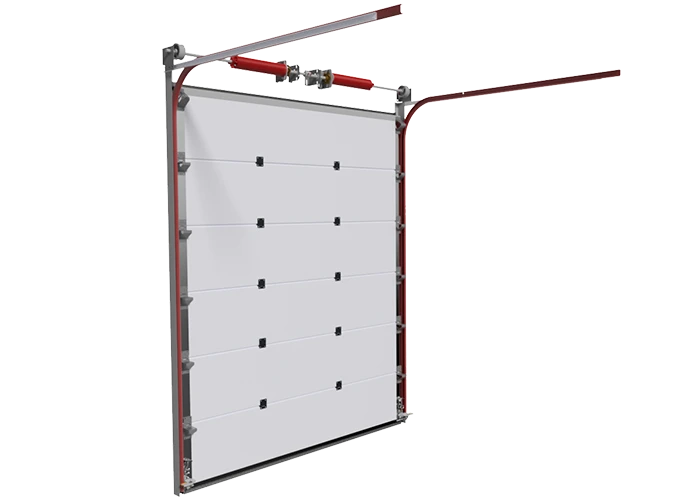

Standardschiene (S)

  • Stehhöhe:
    • min. 420 mm für eine Öffnungshöhe bis 3400 mm.
    • min. 450 mm für eine Öffnungshöhe von 3400 bis 4500 mm.
    • min. 550 mm bei einer Öffnungshöhe ab 4500 mm.
  • Tropfen ins Licht: 0 mm.
  • Garagentiefe: Öffnungshöhe + 700 mm.

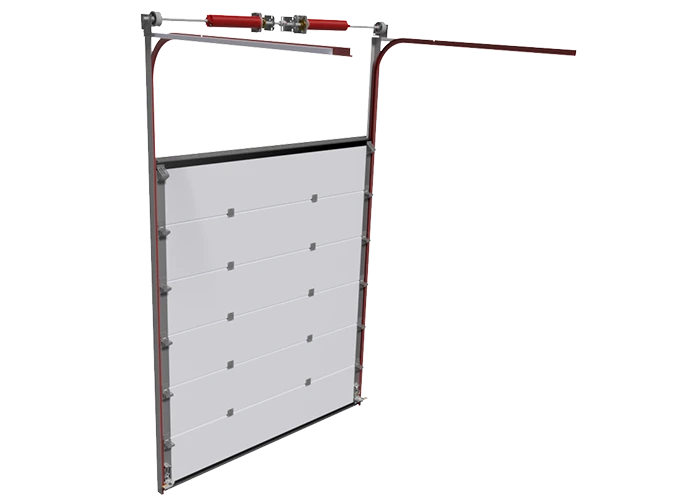

Hohe Führung (H)

  • Kann mit abgesenkter Welle montiert werden.
  • Sturzhöhe: min. 600 mm.
  • Lichteinfall: 0 mm.

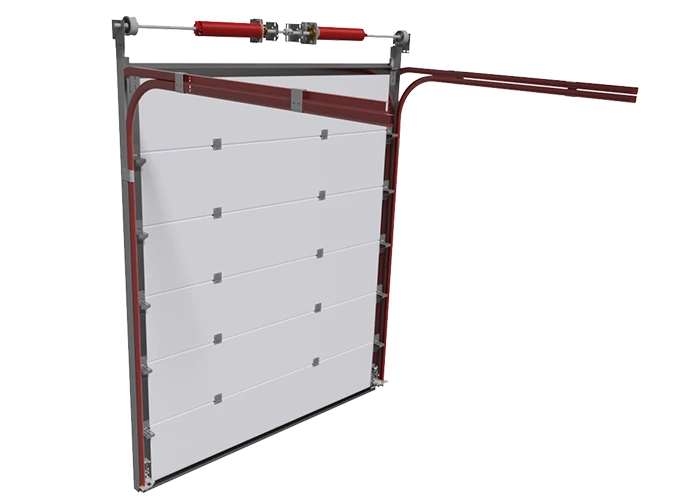

Führung niedrige Vorderseite (F)

  • Doppelte horizontale Führung.
  • Sturzhöhe: min. 350 mm.
  • Lichteinfall: 200 mm.
  • Garagentiefe: Öffnungshöhe + 700 mm.

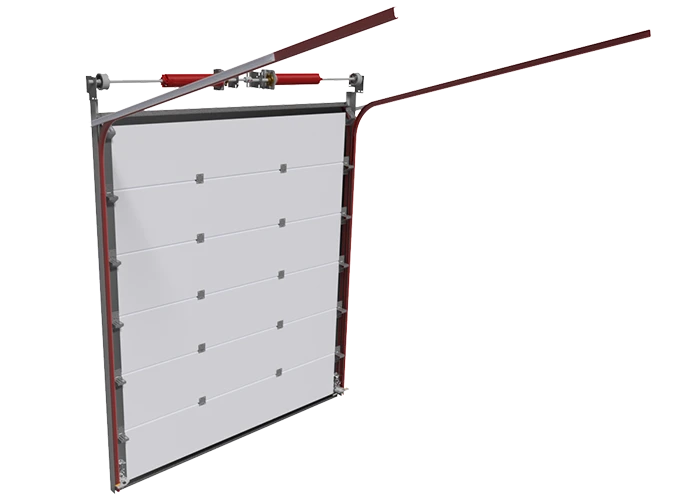

Führung unter einem Winkel (K)

  • Fahrwinkel bis 30 Grad, immer Verkäufer kontaktieren.
  • Sturzhöhe:
    • mind. 50 cm für einen Winkel von bis zu 10 Grad.
    • mind. 55 cm für einen Winkel von 10 bis 30 Grad.
  • Lichteinfallt: 200 mm.

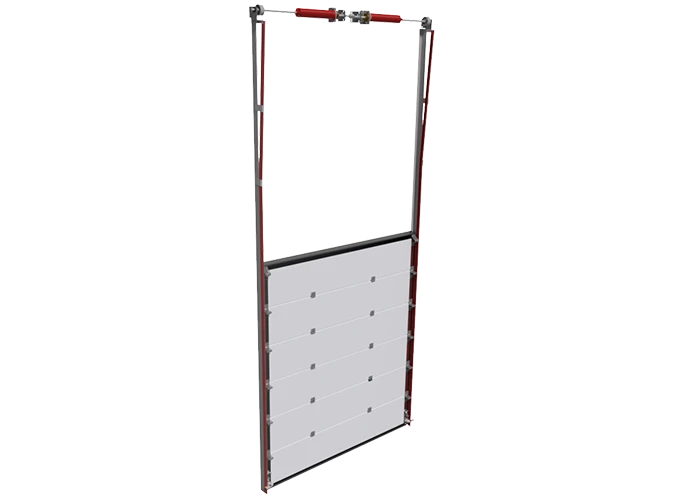

Vertikale Führung (V)

  • Mögliche Montage mit abgesenkter Welle.
  • Sturzhöhe: min. Öffnungshöhe + 600 mm.
  • Lichteinfall: 0 mm.

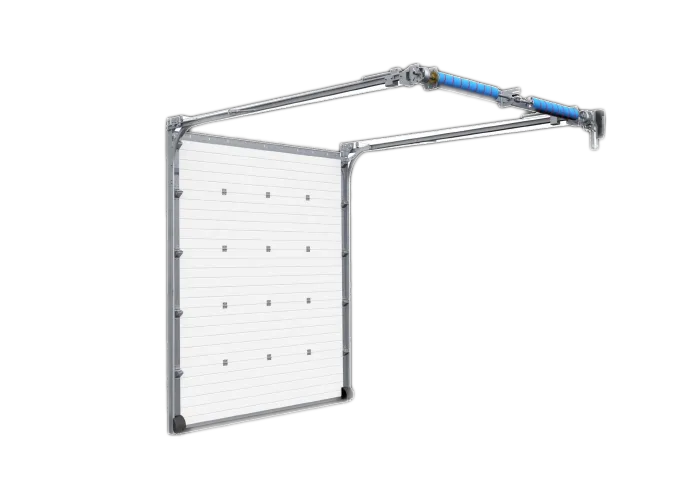

Niedrige Führung hinten (LHR)

  • Sturzhöhe:
    • min. 200 mm für eine Öffnungshöhe bis 3680 mm.
    • min. 215 mm für eine Öffnungshöhe von 3680 mm bis 5000 mm.
  • Seitlicher Einbauraum: 150 mm (250 mm für die Kettengetriebe, und 350 mm für den Antrieb).
  • Lichteinfall: 0 mm.
  • Garagentiefe: Öffnungshöhe + 1150 mm.

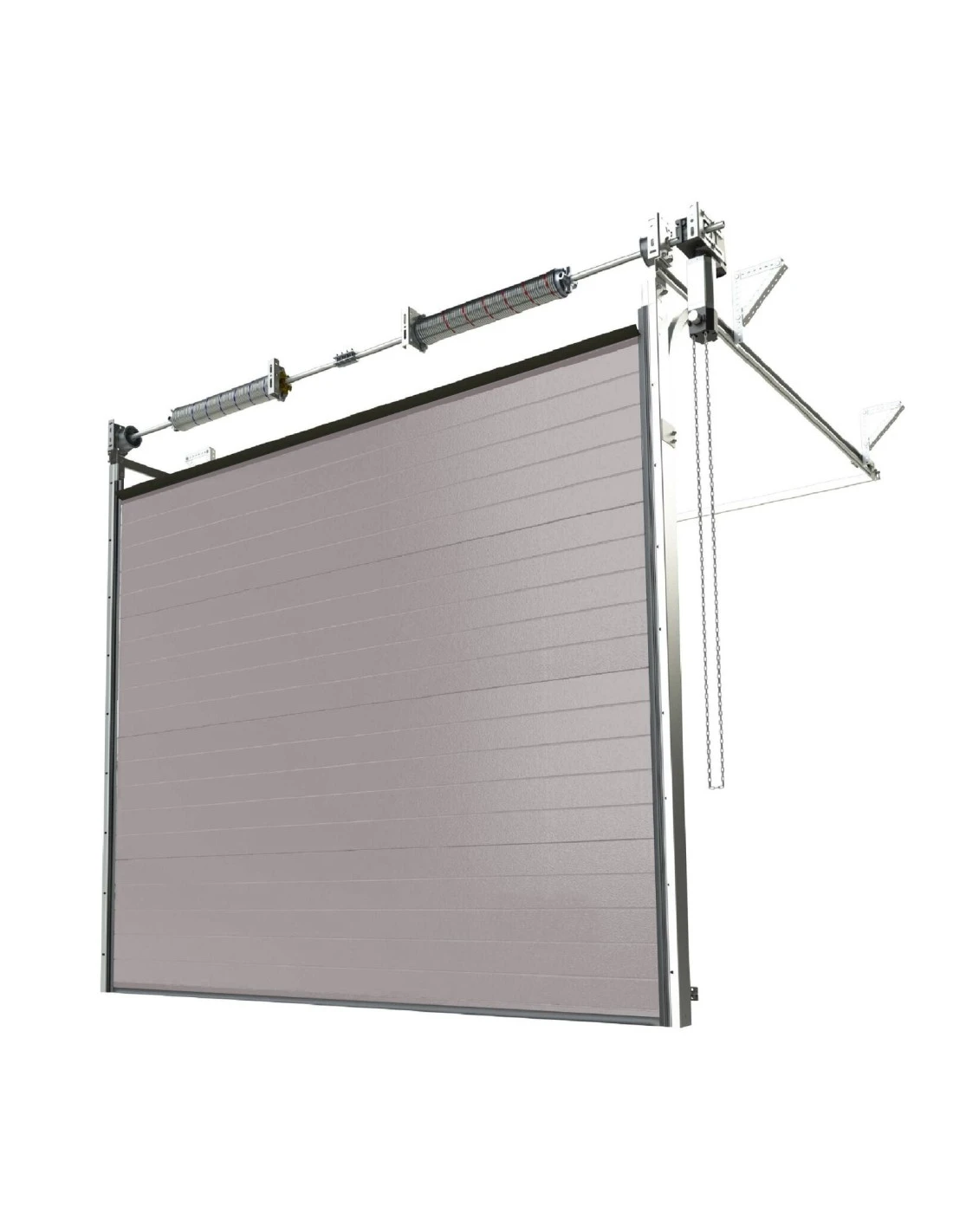

Industrielle Sektionaltore werden in 5 Arten von Führungen hergestellt. Das Öffnen der Tür wird durch am Sturz montierte Torsionsfedern unterstützt. Die Lebensdauer der Federn wird mit 25.000 Zyklen berechnet.

ABMESSUNGS INSTRUKTION

AÖffnungsbreite
BÖffnungshöhe
CSturzfreiraum
W1Seitlicher Einbauraum
W2Seitlicher Einbauraum
Edie Höhe der Garage
E1die Höhe der Garage zu evtl. Hindernissen
Fdie Tiefe der Garage
F1die Tiefe der Garage zu evtl. Hindernissen
GSeitentür der Garage
